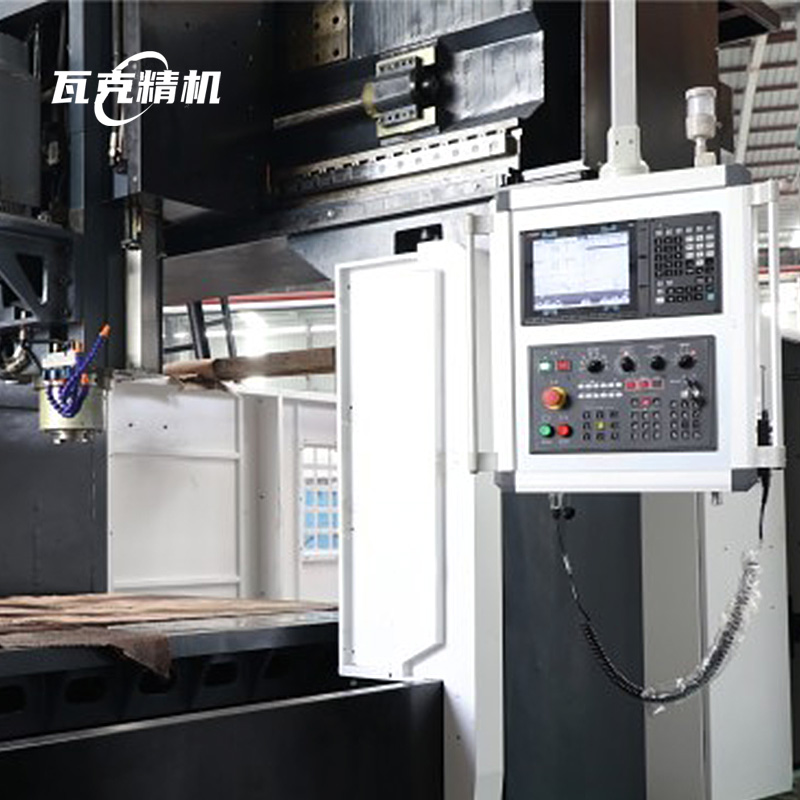

GMC25系列龙门加工中心

GMC系列龙门加工中心主要以加工黑色和有色金属中小型复杂零件为对象,用于航空、航天、汽车、军工、能源、信息、模具等行业的零件加工。

4008877469
我们为特殊工作条件和尺寸定制产品
推荐内容

龙门加工中心特点:

  • 阶梯式横梁结构,有效降低主轴舆切削力所生之不平行力矩。

  • X,Y轴为线轨,提升进给速度。

  • 主轴采用譬缸配重平衡。

  • 卓越的机械结构设计,保高刚性、高稳定性。

  • 主轴维度BT50。

  • 主轴转速000rpm。

  • 主轴速8000rpm为选购配件。

  • 可加装手动90度铣头或万能铣头,提供多样化加工特性。

  • 16、18系列为门型结横,(立柱横梁一位式)大限度提高机床刚性。

  • 22、25、28、32系列横梁三角形三轨设计,以增加机床稳定性。横梁双层“回”字箱中箱结构,受力变形量为单层立柱的1/3,刚性好。

  • X轴5米以上机型,X、Y轴标配光学尺。


龙门加工中心参数:

DM系列/規格表
机型单位25系列
门宽mm2500
工作
工作台尺寸mm2100*3000/4000/5000
T型槽
13-22-160
主轴鼻端至工作台距离mm200-1200
轨道形式
两线一硬
X轴行程mm3200/4200/5200
Y轴行程mm2800
Z轴行程mm1000
X轴軌道數
2
Y轴轨道數
3
主轴
主轴维度typeBT50
主轴转速rpm6000
刀库
刀库容量30(40)
刀具重量kg18
换刀时间8(刀臂式)
进给
X/Y/Z轴快速进给m/min12/12/10
切削进给m/min8
马达
主軸馬達KW18.5/22
型号
a ilp 40
三轴马达M*Na30/40/30
精度
定位精度mm/m0.01
重复定位精度mm/m0.005
循面精度(X-Y平面)mm0.02/300
重量
净重T38/46/54


標準配置
O安全門(僅適用带刀庫機型)O主軸油冷機O雙工作照明燈O主軸鼻端迷宫防塵吹氣
O自動給油潤滑系統O電氣箱空調O高壓衝屑O地基螺絲與墊塊
O全罩式密封饭金O水箱及鏈板式排屑機O手提吹屑空氣槍O自重断電系统(M30)
選配規格
O三轴光學尺O刀具破損檢測器O油霧回收系統O12000/15000rpm直接式主軸(BT 40)
O主軸中心出水系统O24000轉電主軸O圓盤式油水分離機O刀臂式快速換刀機構
O自動對刀儀O門笠式刀庫16/20O旋韩工作塞(第四軸)OZ F輪箱(4,000/6,000rpm)
0全篮輪頭OZ軸綫性滑軌OZ方滑軌O手動(自助)定位90°侧頭
O各種萬能—盤O延長铣頭
